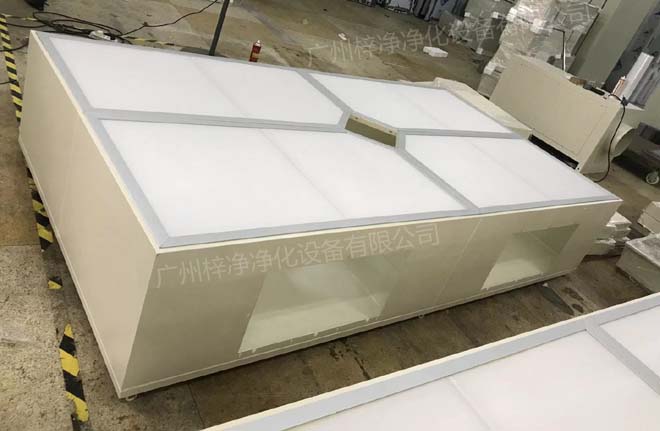

層流
送風天花（英文名稱:Laminar Flow Ceiling）廣泛應用于潔凈手術室、潔凈病房、潔凈動物房等項目。
層流送風天花參照國際國內規范和技術進行開發，經十多年實際醫院使用經驗積累，結構先進合理，分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。潔凈送風天花裝置是根據國內外領***先的阻漏層技術，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）。
手術室層流送風天花作用、功能及應用領域介紹：
1、作用廣泛
潔凈送風天花是手術室、層流病房的凈化送風末端，它具有高效過濾，均流及氣流補償作用。
2、效果和功能得到肯定
潔凈送風天花是手術室送風末端經驗及實踐的結晶，這種送風末端已得到了近千間手術室的運用驗證。其優**越的性能、獨特的散流板能使氣流均勻送到工作區域，而中央氣流補償裝置能有效地消除人員、設備發熱而產生上升氣流對層流的影響。
3、適用領域廣
廣泛應用于潔凈手術室、潔凈病房、潔凈動物房等項目。
手術室層流送風天花制作要求選配：
1、A型箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。
2、B型外箱體采用冷板噴塑，內部SUS304不銹鋼制作，中間夾保溫板?？垢g、耐酸堿、保溫效果好，視覺更美觀；強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。
"梓凈"牌層流送風天花參數：
|
型號 |
ZJ-CLC-Ⅰ |
ZJ-CLC-Ⅱ |
ZJ-CLC-Ⅲ |
|
外形尺寸(L×W×Hmm) |
2680×2480×500 |
2680×1880×500 |
2680×1480×500 |
|
送風面積(m2) |
2600×2400 |
2600×1800 |
2600×1400 |
|
法蘭尺寸 |
1000×200 4個 |
500×200 2個 |
320×200 4個 |
|

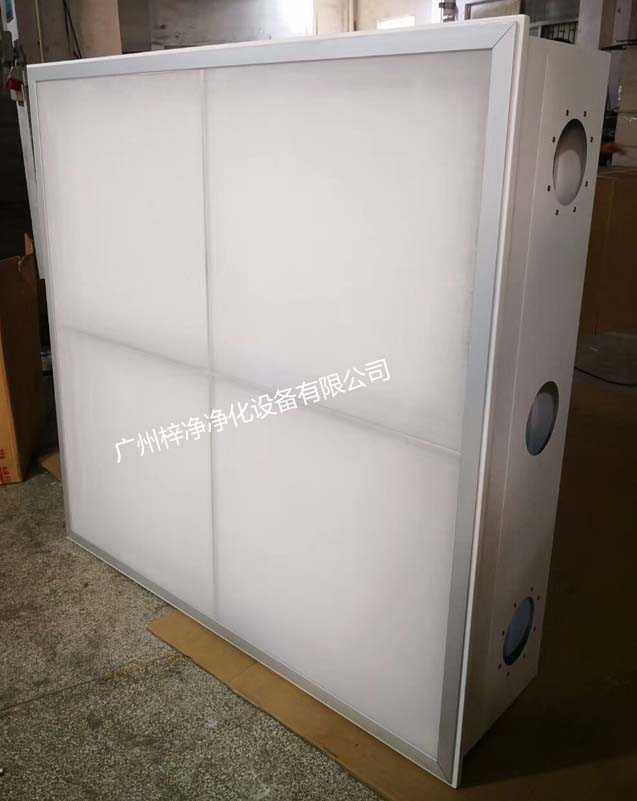

高效過濾箱規格及數量(L×W×Hmm) |
1270×670×610×2只 |
1270×670×610×1只 |
1270×670×610×1只 |
|
高效過濾器規格及數量(L×W×Hmm) |
610×610×295×4只 |
610×610×295×2只 |
610×610×295×1只 |
|
高效過濾箱法蘭尺寸 |
800×500 |
800×500 |
800×320 |
|
出風風速 |
0.45m/s |
0.30m/s |
0.23m/s |
|
過濾效率(納焰法) |
99.99%@0.3µm |
99.99%@0.3µm |
99.99%@0.3µm |
|
使用場所 |
Ⅰ級特別潔凈手術室 |
Ⅱ級特別潔凈手術室 |
Ⅲ級特別潔凈手術室 |
|
注：箱體高度可根據用戶現場需要定制！如300~700mm |

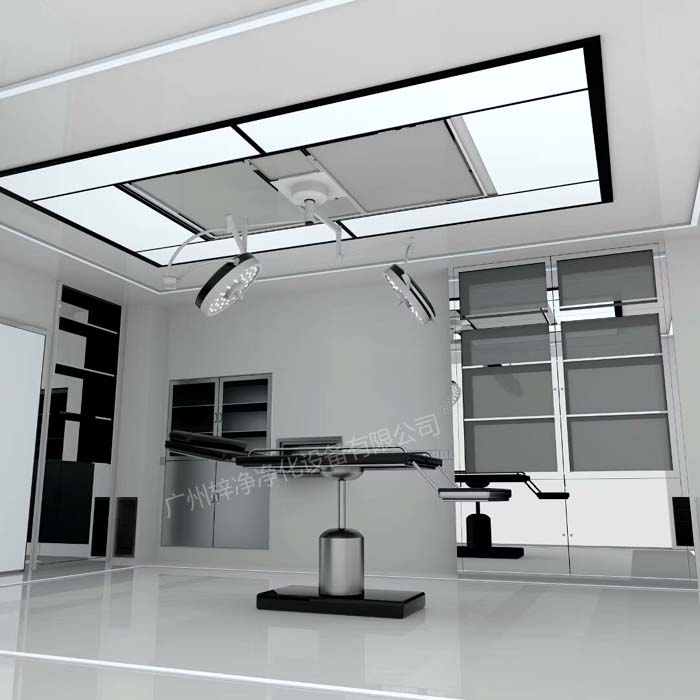

手術室層流送風天花工程案例應該介紹：
大慶市大同區人民醫院手術部位于住院部的五樓，建筑面積約460m2，手術部設三級手術室2間，四級手術室2間；輔助區域設更衣室、休息區、無菌物品、無菌器械室。
2．4
各手術室設計基本參數及對機組的特殊要求：
2.4.1 III級手術室配凈化層流送風裝置，送風面積為2.6m×1.4m，新風量為800m3/h，正壓值≥8Pa，手術室換氣次數為20次以上，噪聲≤50 dB(A)，IV級手術室配凈化層流送風裝置，新風量為800m3/h，正壓值≥8Pa，手術室換氣次數為13次以上，噪聲≤50 dB(A)，設計溫度為22~25℃,相對濕度40%~60%，其凈化機組有中效過濾段、表冷加熱段和風機段，風機采用變速控制，機組應設置有壓差報警器，當需更換過濾器或風機故障時報警。
2.4.2
普通輔房采用亞高效送風口，新風量為3～4次/h，正壓值≥10Pa，換氣次數為10次以上，噪聲≤50dB(A)，設計溫度為21-27℃，相對濕度為≤60%。其凈化機組有中效過濾段，表冷加熱段和風機段，機組設置有壓差報警器，當需更換過濾器或風機故障時報警。
2.5
潔凈走廊送風方式采用上送下回的方式，走廊的換氣次數≥10次/h，噪聲≤50dB(A)，設計溫度為21-27℃，相對濕度為≤65%。送風口采用高效過濾器，回風口采用帶過濾網的回風百葉風口，風管上設有風量閥（分支路上）及回風口設多葉調
節閥，送風管設有消聲器及防火閥，風管保溫同手術室的要求。
2.6
手術室、潔凈走廊的新風采用凈化空調機組，新風機組設粗效、中效過濾段、表冷加熱段、風機段、壓差報警開關、加濕器，預處理新風由定風量閥控制，實現新風對每個手術室的配給。排風機組設有中效過濾段和風機段，在新、排風風管系統上設有防雨風口，根據系統的需求配置電動密閉調節閥，密閉型多葉調節閥，定風量閥，防火閥等。
