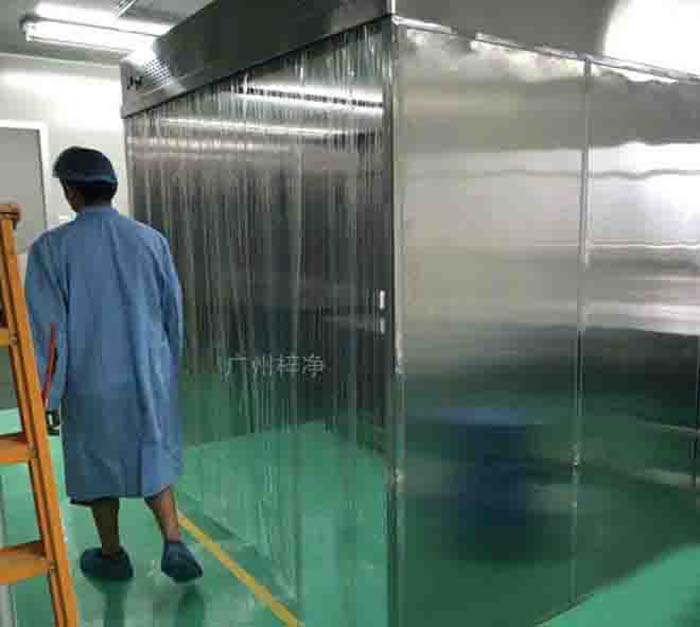

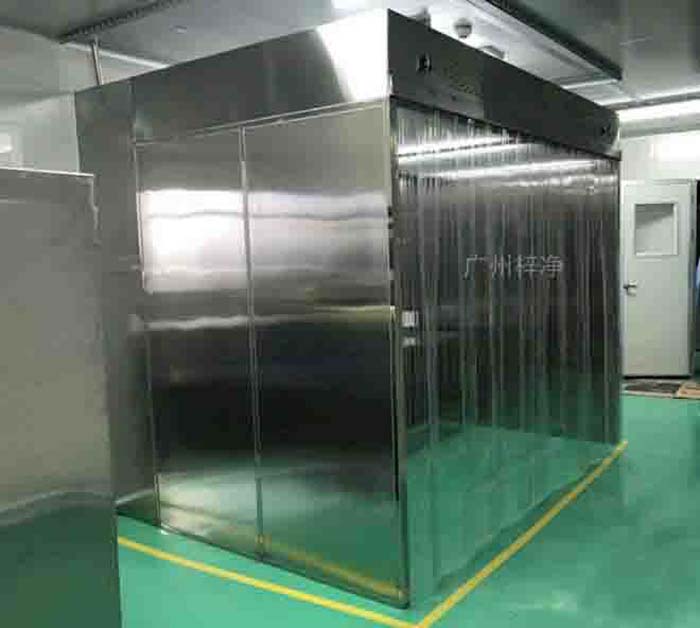

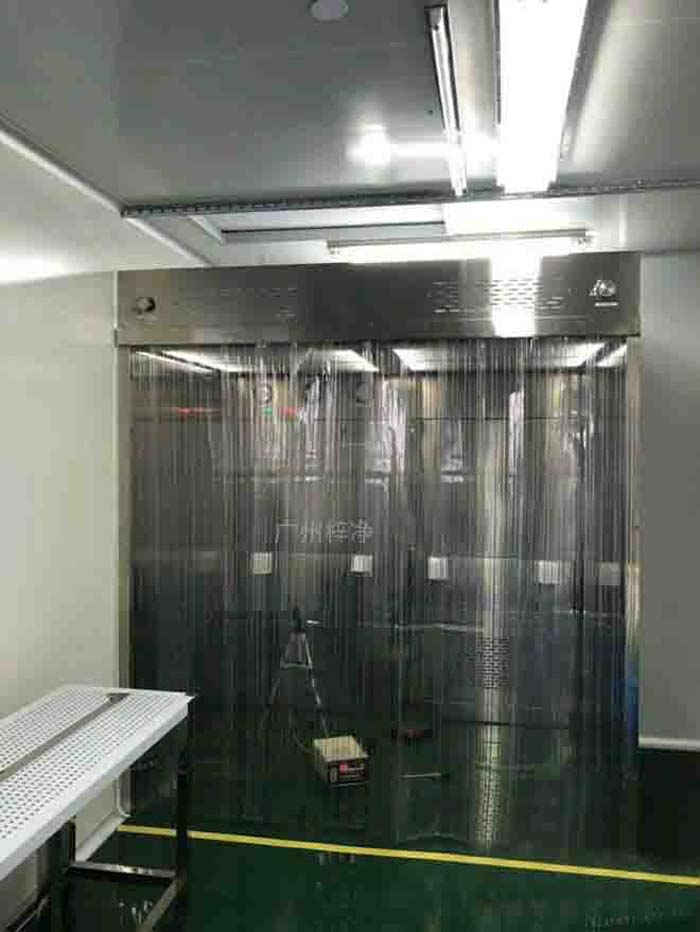

負壓稱量室又稱中心稱量室,稱量房,稱量臺,負壓稱量室由工作區、回風箱體、風機箱體、出風箱體、外箱體、
初效過濾器、
中效過濾器、
高效過濾器、可變風量風機組、PLC控制系統和傳感系統等幾大部件組成。控制面板位于設備內部工作區正面,控制面板采用觸摸屏式控制面板,可以控制風機起停,調節風機工況,調整工作區需要的風速。在其旁有壓差計,測試過濾器的阻力。在送風箱體的內部還有排風調節板,可以調節設備的排風量在合理的范圍內。
負壓稱量室由機箱、通過初效過濾器進行預過濾、中效過濾器、
高效過濾器、可變風量風機組、PLC控制系統和傳感系統等幾大部件組成。機箱采用拉絲無指紋不銹鋼SUS304制作,鈑金一體折彎制作而成,美觀潔凈,易于清潔消毒。
負壓稱量室(罩)是一種用于制藥、微生物研究和科學實驗等場所專用的局部?jī)艋O(shè)備,它提供一種垂直單向氣流。部分潔凈空氣在工作區循環,部分排出至附近區域,使工作區產生負壓。在設備中進行粉塵、試劑稱量、分裝,可以控制粉塵、試劑外溢、上揚,防止粉塵、試劑對人體的吸入危害,還可避免粉塵、試劑的交叉污染,保護外界環境及室內人員的安全。
負壓稱量室工作原理:
設備采用垂直單向流的氣流形式,回風先通過初效過濾器進行預過濾,將氣流中的大顆粒粉塵粒子處理掉。經過預處理后的空氣,再經過高效過濾器進行二次過濾,以起到充分保護高效過濾器的作用。在離心風機提供的壓力下,通過高效過濾器,使之達到潔凈要求。操作區與外部環境的形成相對負壓,從而保證此區域內的粉塵不會擴散至室外,起到保護外部環境的作用。

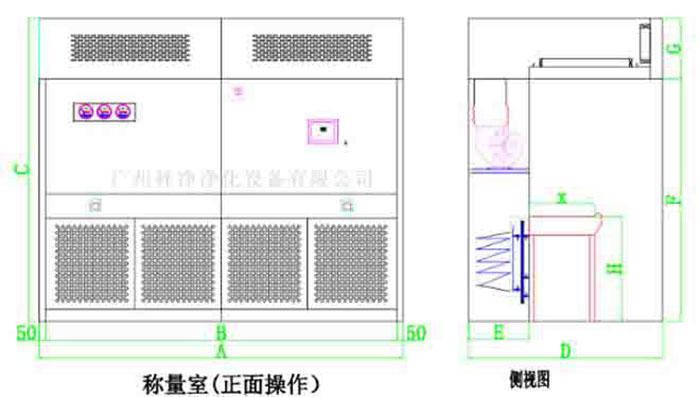

負壓稱量室|中心稱量室說明:
1、蜂鳴器
2、風速傳感器
3、PAO注入口
4、DOP檢測口
5、中效壓差表
6、初效壓差表
7、高效壓差表
8、集中控制屏
9、防塵插座
10、回風網孔板
11、排風網孔
12、啟動按鈕
13、急停
14、負壓區
15、風管
16、風機箱
17、風機
18、初效過濾器
19、液槽高效過濾器
20、正壓區
21、照明燈具
22、均流膜
23、無隔板高效過濾器
負壓稱量室產品優勢:
1、風機具有長壽命、低噪聲、免維護、震動小;
2、雙層負壓結構,無泄漏風險;
3、優異的空氣均勻分布性能;
4、風速自動恒定或有級調節;
5、液槽設計確保完美密封;
6、內外一致,整潔無死角;
負壓稱量室采用袋進袋出更換G4級初效過濾器及高效過濾器的結構,操作區正面回風,人員站立區正立面作為人機界面或按鈕的安裝面。

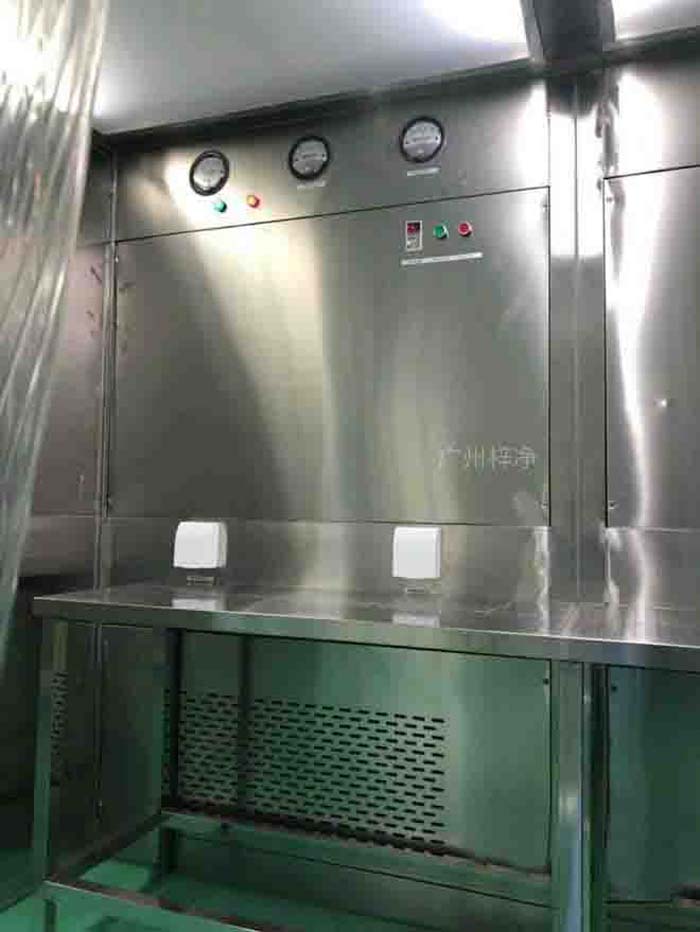

本設備由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分拼裝而成。控制面板位于設備內部工作區正面,控制面板采用輕觸型LED控制面板,可以控制風機起停,調節風機工況,調整工作區需要的風速(當設備安裝使用后,需由專門人員調節工況)。

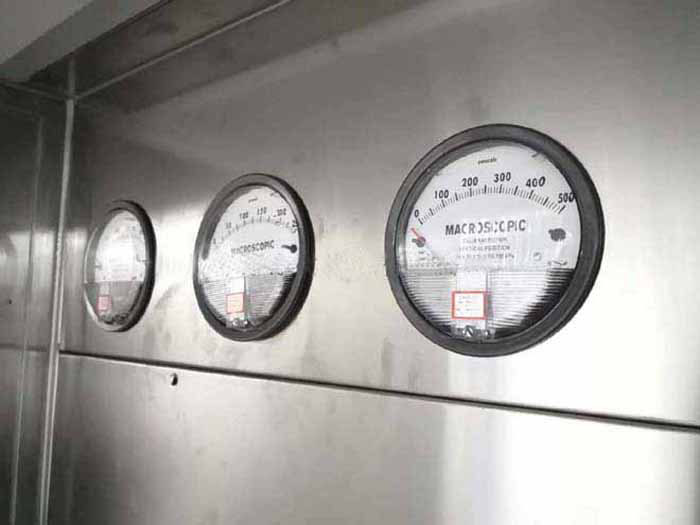

在其旁有壓差計,測試過濾器的阻力在送風箱體的內部還有排風調節板,可以調節設備的排風量在合理的范圍內(設備安裝就位后,由專業人員設試,請勿擅自調整)。
負壓稱量室型號:GZZJ-CS1200
外型尺寸:W1300xL1500xH2450
內部尺寸:W1200xL1000xH1950
外箱材質:SUS304不銹鋼板
高效過濾器:鋁框液槽高效過濾器H14級
凈化等級:CLASS 100@0.5UM
控制方式:手動開關控制/觸摸屏全自動控制
額定風速:0.36-0.51M/S(GMP標準)
注:負壓稱量室可根據客戶要求制作非標產品。
可選配件: 1、風速傳感器 2、壓差傳感器 3、變頻器 4、觸摸屏 5、PLC控制 6、高分子均流膜
